Motoradaption


Anbau an beliebige Motoren
Die POWER SPARK kann an nahezu allen 2-Takt Verbrennungsmotoren betrieben werden.
Es sind folgende Komponenten erforderlich:

  POWER SPARK
  beliebige Version

+

  eigene
  Schwungradadaption
  Gebermagnet im
  Lieferumfang enthalten

+

  SE-1
  Drehzahlsensor
  &

Zündspule
  falls nicht vorhanden

=>

  Anbau an
  beliebigem Motor


Anbau an Modellbaumotoren
Für die gängigsten Modellbaumotoren stehen Adaptionsteile von MATHO-Powertrain3) zur Verfügung:
Eine detaillierten Überblick zur Motorkompatibilität gibt unsere Motorübersicht im Download-Bereich.

Die Adaptionsteile sind einzeln bestellbar. Für ein komplettes System wird benötigt:

POWER SPARK + Schwungrad
(siehe unten)
+ Sensor / Sensorhalter
(siehe unten)
=>   Motor
RC-i 100
RC-i 120
RC-i 125

RC-i 200
RC-i 220

RC-i 400
RC-i 420

CE-i x00

+ FW-1 3) + SH-1 3) + SE-1

SH-2 3)

=>

  wassergekühlte Bootsmotoren wie z.B.
  - ZENOAH 260PUM
  - RCMK S254
  - CMB 26
  - und kompatible

FW-2 3)
FW-3 3)
FW-4 3)

FW-6 3) + SH-4 3) =>   wassergekühlter Bootsmotor
  - CMB Alpha 27
FW-7 3)
FW-8 3) + SH-3 3) =>   luftgekühlte Motoren, wie z.B.
  - ZENOAH G260
  - und kompatible

Weitere Infos
  ■  Die Schwungräder für die Bootsmotoren sind auch für gegenläufig drehende Motoren erhältlich
  ■  Alle kompatiblen Motoren finden Sie in unserer Motorübersicht im Download-Bereich.
  ■
Grundsätzlich können die Anbaukits an nahezu alle Motoren angepasst werden! Bitte nehmen Sie dazu Kontakt mit uns auf.






Schwungräder

für 1- oder mehrzylindrige 2-Takt-Motoren für den Modelleinsatz (bei Heckauslassmotoren evtl. geänderte Polräder notwendig)

Lieferumfang
  ■  Schwungrad mit eingeklebtem Gebermagneten

Wichtige Hinweise
  ■  Das originale ZENOAH- Schwungrad (260PUM) wiegt 210g.
      Wir empfehlen die Verwendung des sehr leichten FW-3 nicht in Verbindung mit Seilzugstarter.
      Für Mehrzylindermotoren empfehlen wir die Messingschwungräder FW-2 und FW-4.

  ■  Bitte prüfen Sie in der Motorübersicht im Download-Bereich welche Adaptionsteile zu Ihrem Motor passen
      Ist Ihr Motor nicht gelistet, so geben Sie bei der Anfrage bitte an:
         - Motortyp
         - Drehrichtung des Motors (normal oder gegenläufig)
         - Seitenauslass- oder Heckauslassmotor


    FW-1     Schwungrad
  ■  Aluminium, rot eloxiert
  ■  geringes Massenträgheitsmoment
  ■  geometrisch kompatibel zu ZENOAH/RCMK
  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 135g

  41,50 €3)
    FW-2     Schwungrad
  ■  Messing, gedrehte Oberfläche, nicht poliert
  ■  hohes Massenträgheitsmoment
      - ermöglicht geringere Leerlaufdrehzahlen
      - leichteres Starten des Motors
  ■  geometrisch kompatibel zu ZENOAH/RCMK
  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 430g

  53,50 €3)
  FW-3     Schwungrad
  ■  Aluminium, rot eloxiert
  ■  sehr geringes Massenträgheitsmoment
      - Elektrostarter wird empfohlen
  ■  für Renneinsatz (z.B. FSR)
  ■  Nut für Riemenstarter
  ■
passend für Motoren mit Seilzugstarter.
      Riemenstart (elektrisch) erfordert evtl.
      Motorgehäuseänderung

  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 100g



  47,50 €3)
  FW-4     Schwungrad
  ■  Messing, gedrehte Oberfläche, nicht poliert
  ■  mittleres Massenträgheitsmoment
  ■  Abmessungen wie FW-3
  ■  Nut für Riemenstarter
  ■
passend für Motoren mit Seilzugstarter.
      Riemenstart (elektrisch) erfordert evtl.
      Motorgehäuseänderung


■  eingeklebter Gebermagnet
  ■  Gewicht ca 300g

  59,50 €3)
  FW-6     Schwungrad für CMB 27cc Alpha
  ■  Aluminium, rot eloxiert
  ■  geringes Massenträgheitsmoment
  ■
  vorgesehen für CMB27cc Alpha
  ■  100% einbaukompatibel, keine Änderungen an
      den Motoraufhängungen erforderlich
  ■  Innenbohrung 12H7 mit Passfedernut
  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 125g

  41,50 €3)
  FW-7     Schwungrad für CMB 27cc Alpha
  ■  Aluminium, rot eloxiert
  ■  geringes Massenträgheitsmoment
  ■
  vorgesehen für CMB27cc Alpha
  ■  ähnlich zu FW-6, jedoch mit grösserer
      Starterscheibe, somit Kollisionsgefahr
      Starterriemen zum Krümmer deutlich kleiner
  ■  Innenbohrung 12H7 mit Passfedernut
  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 135g
  41,50 €3)
  FW-8     Lüfterrad
  ■  Aluminium, aus dem vollen gefräst, rot eloxiert
  ■
ca 30% mehr Kühlleistung im Vergleich zum
      Serien-Lüfterrad durch optimierte Luftschaufeln
      (Flügel)
  ■  deutlich leichter als Serien-Lüfterrad
  ■  für alle luftgekühlten Car-Motoren
      (ZENOAH, RCMK, ChungYang)

  ■
passt auch auf die neuen luftgekühlten
      RCMK-Twins CR600FP.
      Bitte beachten: Von diesen Motoren gibt es eine
      erste Generation mit einer kürzeren Kurbelwelle,
      zu erkennen am Nabeneinsatz im Serien-Lüfterrad.
      Bei Umrüstung eines solchen Motors muss das
      FW-8 vom Kunden geändert werden, eine
      Umbauanleitung ist im Download-Bereich verfügbar.
  ■  eingeklebter Gebermagnet
  ■  Gewicht ca 185g
  82 €3)
 Sonderanpassungen        Anpassung der Magnetposition
  ■  für Motoren mit entgegengesetzter
      Drehrichtung
  ■  für spezielle Motoren (z.B. Heckauslass)
  6 €3)4)



Sensoren & Sensorhalter
    SE-1     Drehzahlsensor
  ■  Kabellänge 35cm
  ■  mit 2 Isolierbuchsen

  15 €
    SH-1 3)     Sensorhalter
  ■  Halter für Sensor SE-1
  ■  Aluminium, blank
  ■  mit 2 Abstandshaltern

  15,50 €3)

  SH-2 3)     Sensorhalter mit Sensor
  ■  Aluminium, rot eloxiert
  ■  mit integriertem Sensor, vergossen
  ■  Kabellänge 35cm
  ■  mit 2 Abstandshaltern

  41,50 €3)

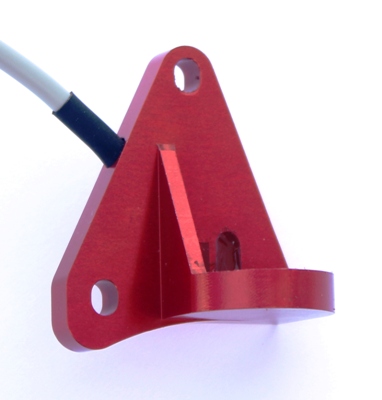

  SH-3 3)     Sensorhalter mit Sensor
  ■  Aluminium, rot eloxiert
  ■  mit integriertem Sensor, vergossen
  ■  Kabellänge 35cm
  ■  mit 2 Abstandshaltern
  ■  in Verbindung mit FW-8 für luftgekühlte
      ZENOAH-Motoren

  49,50 €3)
  SH-4.1 3)
SH-4.2 3)
    Sensorhalter mit Sensor
  ■  Aluminium, rot eloxiert
  ■  mit integriertem Sensor, vergossen
  ■  Kabellänge 35cm
  ■  mit 2 Abstandshaltern
  ■  in Verbindung mit FW-6 / FW-7 für
      CMB Alpha 27 Motor

  ■  SH 4.1 für Motor mit Ø10mm Anschraubaugen
  ■  SH 4.2 für Motor mit Ø12mm Anschraubaugen




  54,50 €3)
  SH-5 3)     Sensorhalter mit Sensor für ZENOAH 320PUM
  ■  Aluminium, rot eloxiert
  ■  mit integriertem Sensor, vergossen
  ■  Kabellänge 35cm
  ■  mit 2 Abstandshaltern
  ■  speziell für ZENOAH 320PUM



  46 €3)






3) Verkauf im Namen und auf Rechnung von www.matho-powertrain.de
Es gelten die Geschäftsbedingungen von www.matho-powertrain.de, Inh. Th. Marx

4) zzgl. Porto: Angepasste Schwungräder werden direkt von unserem Partner MATHO-Powertrain versendet.


Alle Preise incl. 19% MwSt.
Die Export-Preise für nicht EU-Kunden finden Sie in der englischen Version unserer Homepage.
